Big Tower Xeon W-3200 UP Workstation 8-disk 1200W PSU



Mer information: Tillverkarens produktsida

MWS-150.P0 är en kraftfull och tyst arbetsstation lämplig för professionellt grafiskt arbete. Med en Xeon W-3200 processorer med upp till 28 kärnor, 1536GB DDR4 minne, plats för tre grafikkort, fyra M.2 NVMe SSD och åtta hårddiskar så är maskinen kapabel att hantera de flesta arbetsuppgifter.

  • Intel® Xeon® Scalable Processors, Intel® Xeon® W-32xx Processor.
    Single Socket LGA-3647 (Socket P) supported, CPU TDP support 205W TDP
  • Intel C621 chipset
  • 12xDDDR4 DIMM Sockets with metal armor, Up to 2933MHz(1DPC->2DPC Confirmed) , Socket pitch is 9.5mm
    Support ECC RDIMM, RDIMM 3DS, LRDIMM and LRDIMM 3DS
    Max up to RDIMM=384GB, RDIMM 3DS=1536GB LRDIMM=768GB, LRDIMM 3DS=1536GB
    (Memory over 1TB requires M model CPU)
  • Supports Intel® Optane™ DCPMM (With Xeon Scalable CPU)
  • 7x PCI-E 3.0 x16 Slots with metal armor protection,
    support up to 4 GPU cards(PCI-E x16) or 7 GPU cards (PCI- E x8),
    Slot#1 might be limited to single side GPU card, it is up to Chassis. .
    Slot#7 & Slot#6 are x16/NA or x8/x8,
    Slot#5 & Slot#4 are x16/NA or x8/x8,
    Slot#3 & Slot#2 are x16/NA or x8/x8,
    Slot#1 is x16 , or x8 + M.2#0~#1, or N/A + M.2#0~#3(Default is PCI-Ex16, auto –switching to M.2 whenever any M.2 is populated with M.2 devices) Storage devices must directly attach to CPU or PCH to support RAID that is why M.2 share with Slot#1)
  • 8 Hot-swap 3.5" SAS3/SATA3 drive bays (SATA3 by default) with SGPIO
  • 4 M.2(M-Socket, Attached to CPU PCI-E 3.0 x4 , Raid 0,1),
    Shared with Slot#1 x16, with heat sink(accessories) and Indicators on board
    Possible to install Intel VROC RAID key for fast CPU RAID.
  • 1x 10GBase-T and 1x 1GbE port, 1 dedicated IPMI port
  • 1 VGA, 1 COM, 6 USB 3.1 Gen1, 4 USB 3.1 Gen2, M.2, 7.1 HD Audio
  • 2 Super quiet PWM fans and 1 Super quiet rear fan
  • 1200W Platinum Level Power Supply

Supermicro har en snarlik maskin SYS-5049A-T men den har annat moderkort och tar bara Xeon Scalable, inte Xeon W-3200.

Konfigurera din server

Min serverconfig

Pris: kr



Grundsystem


Processor

Xeon W-3200 serien är workstation versioner av 2:a generationen Xeon Scalable processorer, det som skiljer är att de bara stödjer en CPU sockel och att de har högre TDP värden och därmed högre klockfrekvenser. Alla modeller har 6-kanaligt minne och stödjer 2933MHZ (8-Core endast 266MHz) ECC minnen, max 1TB RAM för de vanliga modellerna och max 2TB för M modellerna. Optane DCPMM stöds inte.

Maskinen stödjer även Vanliga Xeon Scalable, där U modellerna är de mest intressanta då de har många kärnor, relativt låg max TDP och attraktivt pris.

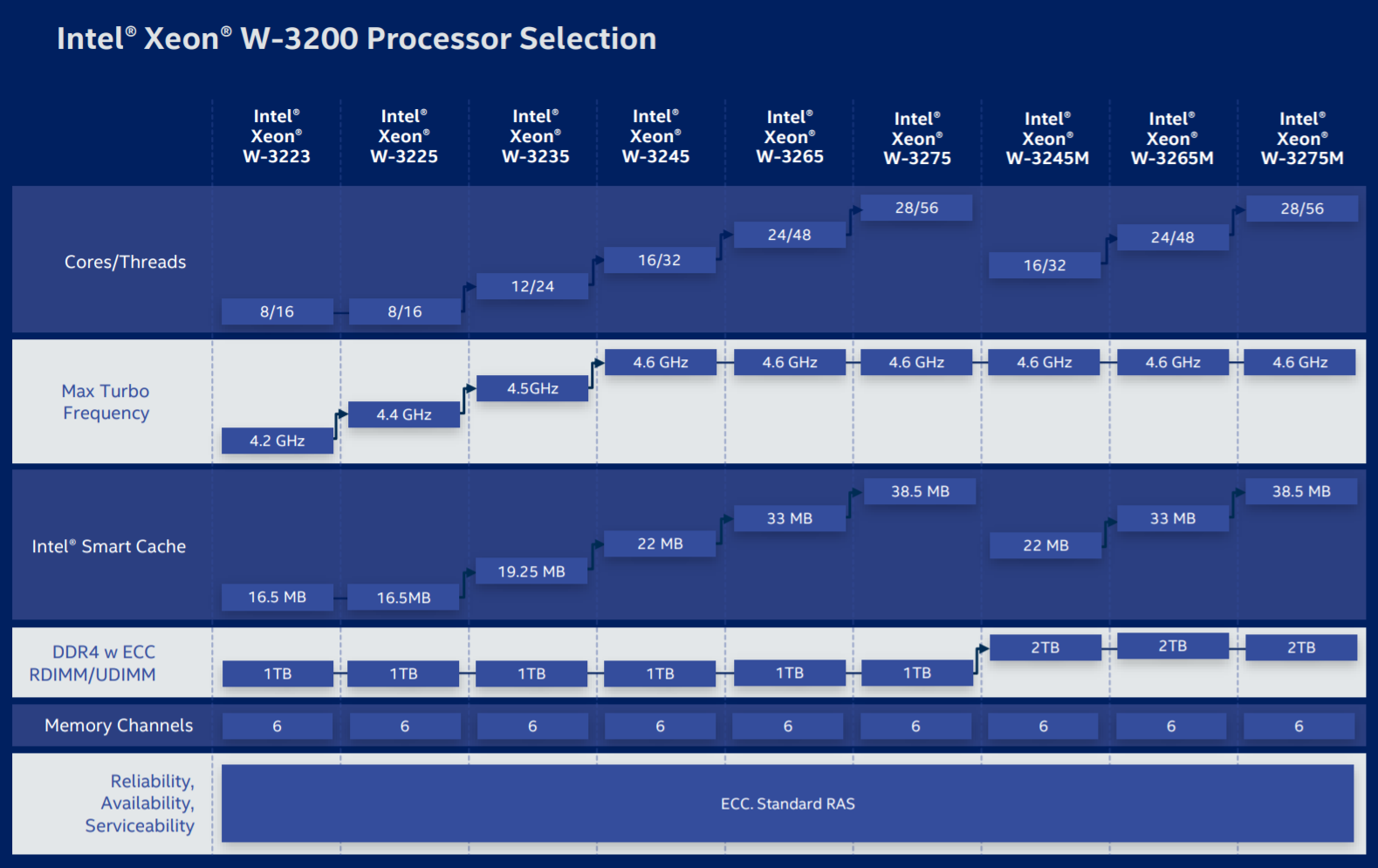

Figur med beskrivning av alla Xeon W-3200 modeller

Internminne

Xeon Scalable processorerna har 6 minneskanaler per CPU. För högsta möjliga prestanda bestyckar man därför varje CPU med 6 moduler. Systemet fungerar med färre än 6 moduler men bandbredden mot minnet kommer bli lägre, vilket kanske inte gör så mycket om det är några av de enklare processorerna i systemet.
Det går inte att blanda REG, LR-DIMM eller 3D TSV moduler med varandra.

Grafikkort

Grafikkortet är kanske den viktigaste komponenten i en arbetsstation. Maskinen har max 4st x16 PCIe platser men bara plats för 3st kort av dubbel bredd.

M.2 PCI-express ansluten SSD

M.2 är en kortplats som tar ett 22mm brett kort med en SSD disk ansluten till PCIe bussen.
En PCI-express ansluten SSD slipper de flaskhalsar som SATA & SAS ger. Svarstiden och maximal överföringshastighet blir klart bättre då PCIe är en snabbare anslutning, NVMe protokollet är dessutom skapat för flash och inte för roterande diskar.
För att kunna boota på en NVMe SSD måste man ställa om BIOS till endast UEFI boot och skapa GPT partitioner på diskarna. Man kan även behöva en extra drivrutin till PCIe SSD:n för det operativsystem man skall installera.

80mm långa diskar visas för alla maskiner:
Samsung 980 Client/consumer disk med TLC V-NAND flash och PCIe 3.0 anslutning (0.3DWPD).
Samsung 990 PRO Snabb Client/consumer disk med TLC V-NAND flash och PCIe 4.0 anslutning (0.5DWPD).
Optane P1600X Sista modellen av Intels Optane, låg latency lite utrymme och inte vidare imponerande endurance jämfört med tidigare Optane diskar. (6DWPD).

110mm långa diskar visas bara i maskiner som har plats för dem:
Samsung PM9A3 Serverdisk avsedd för läsintensiva tillämpningar, PCIe 4.0 TLC V-NAND 1.3DWPD endurance.
Intel Optane P4801X Serverdiskar avsedda för extremt skrivintensiv och prestandaberoende last 60DWPD

Intel VROC RAID licens

Xeon Scalable har inbyggt stöd för NVMe SSD:er i processorerna. VMD lagret hanterar hot-swap och management, VROC hanterar RAID. För att aktivera VROC behövs en licensnyckel beroende på vilken RAID nivå och vilka diskar man vill använda:

AOC-VROCINTMOD - (EoL only usable on Supermicro boards)
This is a hardware key to enable RAID functions on Intel NVMe (INTEL RSTe). This key will enable the functionality ONLY on Intel SSDs (low cost).
AOC-VROCSTNMOD - Intel® Virtual RAID on CPU (Standard)
Activation key to support 3rd party NVMe SSDs and enable RAID (0, 1, 10) functionality
AOC-VROCPREMOD - Intel® Virtual RAID on CPU (Premium)
Activation key to support 3rd party NVMe SSDs and enable Intel® VROC Premium, RAID0,1,5,10 with RAID Write Hole Closure

Idag finns VROC drivrutiner till Windows, Windows Server & Linux

Supermicro har även en info sida om VROC

RAID kort

SAS kort finns antingen som en HBA där operativet ser varje enskild disk eller som ett RAID kort där operativet ser hela diskvolymer bestående av flera diskar. För filsystem som själva sköter lagringen som ZFS och Windows Storage Spaces är en HBA lämpligast.
För RAID kort finns Möjlighet att välja till CacheVault modul för att kunna använda skrivcache på kortet på ett säkert sätt. Rekommenderas starkt till RAID5 & RAID6 som annars får väldigt långsamma skrivningar.
MegaRAID: LSI numera Broadcoms RAID kort, finns utan cache minne för RAID1 & RAID0 samt med cache minne som även klarar RAID5 & RAID6. Drivrutiner finns till nästan allting, även VMWare.

  • MegaRAID 9361 äldre kort som nu finns till attraktiva priser, helt ok prestanda för att RAIDa ihop HDD eller några få SSD:er
  • MegaRAID 9500-serien är aktuell modell med stöd för SATA/SAS/NVMe diskar, snabbare processor och mer minne samt stödjer även PCIe 4.0 Korten har bara UEFI stöd och även nya Slimline SASx8 kontakter. Går inte att konfa via legacy BIOS utan kräver att man slår på UEFI stöd för kortet som sedan konfas innifrån datorns BIOS setup.
  • MegaRAID 9600-serien är allra senaste modellserien med stöd för 24G SAS och även SATA & NVMe diskar, ännu snabbare processor och mer minne, PCIe 4.0 Nytt är snabbare tid före rebuild och högre iops än 9500 serien. Finns även en modell med x16 PCIe kontakt för den som behöver mycket bandbredd. Korten har som alla nya modeller bara UEFI stöd och Slimline SASx8 kontakter. Kräver dessutom ny variant av MegaRAID drivisen, får laddas hem från Broadcom och installeras separat på FreeeBSD.

SATA hårddiskar 3.5"

3.5" SATA hårddiskar finns i några varianter:

  • Desktop diskar som är billiga och avsedda för lättare last och små installationer. De kan ha problem med vibrationer i racket och rekomenderas inte till lagringslådor.
    Exempel på diskar: Seagate Barracuda 7200/Desktop HDD, WD Black
  • NAS diskar som är billiga och avsedda för små system. De har väldigt primitiv teknik för att hantera vibrationer vilket gör att de bara är speccade för system med 1-5 diskar. De roterar ofta långsammare än övriga för att spara energi och inte avge så mycket värme.
    Exempel på diskar: WD Red
  • Enterprise diskar, avsedda att ha längre livslängd och att bättre kunna hantera vibrationer. De är bättre testade från fabrik och med en firmware som är anpassad för RAID kort. Detta gör att de blir stabilare.
    Diskar över 10TB är fyllda med helium, vilket gör att de blir svalare
    Exempel på diskar: Seagate Exos (tidigare Enterprise Capacity) , WD Ultrastar DC

SAS hårddiskar 3.5"

Diskar med SAS kontakt är avsedda för enterprise bruk med kontinuerlig tung last. SAS är mer avancerat än SATA och snabbare i maskiner med många diskar, för 3.5" finns idag bara diskar avsedda för lagring.

Seagate har Enterprise Capacity serien (tidigare Constellation) och HGST har sina diskar fyllda med helium vilket gör att det går att öka kapaciteten mer än med luft och att rotationsmotståndet minskar vilket ger lägre strömförbrukning.

SAS diskar kräver att du har en SAS kontroller i maskinen.

Hot-swap kassetter för 2.5" enheter

Maskinen levereras med kassetter för 3.5" enheter genom att välja extra kassetter för 2.5" enheter så går det att använda ex. SSD diskar.

SATA Diskar/SSD 2.5" (välj hållare ovan)

2.5" SATA diskar i flera varianter:

  • HDD NAS disk, billiga ofta inte så snabba men avsedda att kunna vara i maskiner med mer än en disk
    Exempel på diskar: WD Red
  • HDD Enterprise diskar, avsedda att ha längre livslängd och att bättre kunna hantera ex. vibrationer. De är bättre testade från fabrik och med en firmware som är anpassad för RAID kort. Detta gör att de blir stabilare.
    Exempel på diskar: Seagate Enterprise Capacity
  • Desktop SSD, byggda för väldigt läsintensiv last,och lägsta pris. saknar dataskydd
    Exempel på diskar: Samsung 870 Evo
  • Enterprise SSD, läsintensiv last, bättre flash än desktop SSD, overprovisioning och crash protection är standard på dessa. Hållbarheten på flashen är omkring en omskrivning av hela ytan/dag i 5år, detta benämns DWPD.
    Exempel på diskar: Samsung PM883/893, Intel
  • Enterprise SSD, medelintensiv last, betydligt bättre flash än föregående eller mer overprovisioning, naturligtvis är crash protection standard. Tål att man skriver hela disken ca 3 gånger om dagen i 5år.
    Exempel på diskar: Samsung PM897

Railskit för rackmontering

Med detta tillbehör kan du rackmontera din arbetsstation. Två expander-rails och handtag ingår. I racket tar maskinen upp 4U.

Om du beställer railskitet men inte vill ha det monterat av oss så skriv det som meddelande i kundvagnen.
